一、數據采集層
數據采集層是智慧工地系統的“觸角”，負責收集工地現場的各種信息，為后續的數據處理與分析提供原始素材。
（一）人員信息采集
人員定位設備：如UWB（超寬帶）定位標簽、藍牙信標等，通過在工地現場布置定位基站，實時獲取人員的位置信息，精度可達厘米級。這有助于管理人員了解工人的工作區域分布、移動軌跡，保障施工安全，例如在危險區域設置電子圍欄，當人員靠近時及時發出警報。
生物識別設備：包括人臉識別門禁、指紋識別考勤機等，用于準確識別人員身份，記錄工人的考勤情況，防止無關人員進入工地，確保工地安全與人員管理的規范性。
傳感器設備：在各類施工設備（如塔吊、施工電梯、混凝土攪拌機等）上安裝傳感器，采集設備的運行參數，如轉速、溫度、壓力、振動等。例如，通過監測塔吊的起重量、幅度、高度等參數，實時掌握設備的工作狀態，預防超載、碰撞等安全事故。
智能電表、水表：安裝在工地的用電、用水節點，精確計量能源消耗數據，為節能減排與成本核算提供依據。
（三）環境信息采集
環境監測傳感器：用于監測工地周邊的環境指標，如PM2.5、PM10、噪聲、風速、風向、溫濕度等。當環境指標超出規定范圍時，系統自動觸發預警，提醒管理人員采取降塵、降噪等措施，減少施工對周邊環境的影響。
視頻監控設備：在工地出入口、作業面、材料堆放區等關鍵位置安裝高清攝像頭，實時采集現場視頻圖像，實現全方位、無死角的監控。管理人員可通過遠程視頻查看工地現場情況，及時發現安全隱患與違規行為。
（四）物料信息采集
RFID標簽與讀寫器：為建筑材料、構配件等物料粘貼RFID標簽，通過讀寫器在物料出入庫、運輸、使用等環節進行信息讀取與更新，實現物料的全程追溯與管理，確保物料的質量與供應及時性。
地磅系統：用于對進出工地的車輛所載物料進行稱重，自動記錄物料重量數據，并與采購訂單、領料單等進行關聯，防止物料浪費與盜竊行為。
二、網絡傳輸層
網絡傳輸層是智慧工地系統的“神經網絡”，負責將數據采集層收集到的信息快速、穩定地傳輸到數據處理層。
（一）有線網絡
光纖網絡：在工地現場鋪設光纖，提供高速、穩定的網絡連接，適用于對數據傳輸速率和穩定性要求較高的場景，如視頻監控數據的實時傳輸、大型施工設備的遠程控制等。
工業以太網：采用專為工業環境設計的以太網技術，具有較強的抗干擾能力和可靠性，能夠滿足工地現場復雜電磁環境下的數據傳輸需求，常用于連接現場的各種傳感器、控制器等設備。
（二）無線網絡
Wi-Fi網絡：在工地辦公區、生活區等人員密集區域部署Wi-Fi熱點，為管理人員和工人提供便捷的無線網絡接入，方便他們使用移動終端設備訪問智慧工地系統，進行信息查詢、業務辦理等操作。
4G/5G網絡：借助運營商的4G/5G網絡，實現工地現場與遠程管理中心的實時數據通信。對于一些移動性較強的設備，如巡檢機器人、無人機等，可通過4G/5G網絡將采集到的數據實時回傳至系統平臺。
LoRa、ZigBee等低功耗廣域網（LPWAN）技術：適用于連接一些低功耗、小數據量的傳感器設備，如環境監測傳感器、人員定位標簽等，具有覆蓋范圍廣、功耗低、成本低等優點，能夠有效降低系統建設和運維成本。
三、數據處理層
數據處理層是智慧工地系統的“大腦”，負責對采集到的海量數據進行清洗、存儲、分析和挖掘，提取有價值的信息。
（一）數據清洗與預處理
數據清洗：對采集到的原始數據進行篩選、去重、糾錯等操作，去除噪聲數據和無效數據，確保數據的準確性和完整性。例如，去除傳感器因信號干擾產生的異常值，修正因設備故障導致的數據錯誤。
數據預處理：對清洗后的數據進行格式轉換、歸一化處理等，使其符合后續分析的要求。例如，將不同格式的時間戳統一轉換為標準格式，對不同量綱的數據進行歸一化處理，以便進行綜合分析。
（二）數據存儲
關系型數據庫：如MySQL、Oracle等，用于存儲結構化數據，如人員信息、設備信息、考勤記錄、物料臺賬等。關系型數據庫具有數據一致性好、事務處理能力強等優點，適合對數據的準確性和完整性要求較高的業務場景。
非關系型數據庫：如MongoDB、Redis等，用于存儲非結構化數據和半結構化數據，如視頻監控數據、圖片、日志文件等。非關系型數據庫具有可擴展性強、讀寫性能高等優點，能夠滿足大數據量和高并發訪問的需求。
數據倉庫：對存儲在關系型數據庫和非關系型數據庫中的數據進行整合和匯總，構建統一的數據倉庫，為數據分析與挖掘提供數據支持。數據倉庫采用多維數據模型，能夠方便地進行數據查詢和分析。
（三）數據分析與挖掘
實時數據分析：利用流式計算技術（如Apache Storm、Apache Flink等），對實時采集到的數據進行快速分析處理，及時發現異常情況并發出預警。例如，實時監測塔吊的運行參數，當發現超載、傾斜等異常情況時，立即向管理人員發送警報信息。
批量數據分析：運用大數據分析技術（如Hadoop、Spark等），對歷史數據進行深度挖掘和分析，發現數據背后的規律和趨勢。例如，分析不同時間段、不同施工階段的物料消耗情況，為物料的采購計劃和庫存管理提供決策依據。
數據挖掘算法：應用機器學習、深度學習等算法，對數據進行分類、聚類、預測等操作，挖掘潛在的價值信息。例如，通過分析工人的工作績效數據，預測工人的離職風險，提前采取留人措施；利用圖像識別技術對視頻監控畫面進行分析，自動識別安全隱患和違規行為。
四、應用服務層
應用服務層是智慧工地系統的“四肢”，基于數據處理層提供的數據和分析結果，為工地管理提供各種具體的應用服務。
（一）人員管理
人員考勤管理：根據人員定位數據和生物識別數據，自動統計工人的出勤情況，生成考勤報表，減少人工統計的工作量和誤差。
人員培訓管理：記錄工人的培訓信息，包括培訓課程、培訓時間、培訓成績等，提醒管理人員安排工人參加培訓，確保工人具備相應的技能和資質。
人員績效管理：結合人員的工作任務完成情況、工作質量、工作效率等數據，對工人的績效進行評估和考核，為薪酬調整、晉升等提供依據。
（二）設備管理
設備運行監控：實時顯示設備的運行狀態、參數和位置信息，對設備的故障進行預警和診斷，及時安排維修保養，提高設備的利用率和可靠性。
設備維護管理：制定設備的維護計劃，記錄設備的維護歷史和維修記錄，對設備的維護成本進行分析和統計，優化設備維護策略。
設備調度管理：根據施工進度和設備需求，合理安排設備的調度和使用，提高設備的利用率，避免設備閑置和浪費。
（三）環境管理
環境監測預警：實時顯示環境監測數據，當環境指標超出規定范圍時，自動發出預警信息，提醒管理人員采取相應的環保措施。
環保措施管理：記錄環保措施的執行情況，如灑水降塵、噪音治理等，對環保措施的效果進行評估和分析，不斷優化環保管理方案。
（四）物料管理
物料庫存管理：實時掌握物料的庫存數量、位置和狀態信息，設置庫存預警閾值，當庫存低于閾值時自動提醒采購，避免物料缺貨或積壓。
物料追溯管理：通過RFID等技術實現物料的全程追溯，記錄物料的采購、運輸、入庫、出庫、使用等環節的信息，確保物料的質量和安全。
（五）安全管理
安全風險預警：基于數據分析結果，對工地現場的安全風險進行評估和預警，如高處墜落、物體打擊、觸電等風險，提前采取防范措施。
安全隱患排查治理：記錄安全隱患的發現、整改和驗收情況，形成閉環管理，確保安全隱患得到及時有效的處理。
安全教育培訓：提供在線安全教育培訓課程和資料，記錄工人的安全培訓情況，提高工人的安全意識和操作技能。
（六）質量管理
質量檢測管理：記錄工程質量檢測數據，如混凝土強度、鋼筋焊接質量等，對檢測結果進行分析和評估，及時發現質量問題并采取整改措施。
質量驗收管理：按照工程質量驗收標準，對分項工程、分部工程和單位工程進行驗收管理，記錄驗收過程和結果，確保工程質量符合要求。
五、用戶界面層
用戶界面層是智慧工地系統與用戶之間的交互窗口，為用戶提供直觀、便捷的操作界面。
（一）PC端管理平臺
綜合看板：以圖表、報表等形式直觀展示工地現場的關鍵指標和數據，如人員出勤率、設備利用率、環境指標、施工進度等，讓管理人員能夠快速了解工地的整體運行情況。
業務管理模塊：提供人員管理、設備管理、環境管理、物料管理、安全管理、質量管理等業務功能模塊的詳細操作界面，管理人員可以在該界面上進行數據查詢、統計、分析、審批等操作。
系統設置模塊：用于對系統進行參數設置、用戶權限管理、數據備份與恢復等操作，確保系統的安全穩定運行。
（二）移動端APP
實時信息推送：將工地現場的重要信息，如安全預警、設備故障、任務提醒等，及時推送到管理人員的移動設備上，方便管理人員隨時隨地掌握工地動態。
現場業務辦理：管理人員可以通過移動端APP進行現場巡檢記錄、隱患上報、任務分配等業務操作，提高工作效率。
數據查詢與統計：提供數據查詢和統計功能，管理人員可以在移動設備上查詢人員信息、設備狀態、物料庫存等數據，并進行簡單的統計分析。
（三）大屏展示系統
可視化展示：在工地現場的會議室、監控中心等場所設置大屏展示系統，通過動態圖表、地圖、視頻等形式，全方位展示工地現場的實時數據和運行情況，為項目決策和匯報提供直觀的依據。
多屏聯動：支持多個屏幕之間的聯動展示，例如在一個屏幕上顯示工地整體平面圖，點擊某個區域后，在其他屏幕上同步顯示該區域的詳細信息，如人員分布、設備運行狀態等。

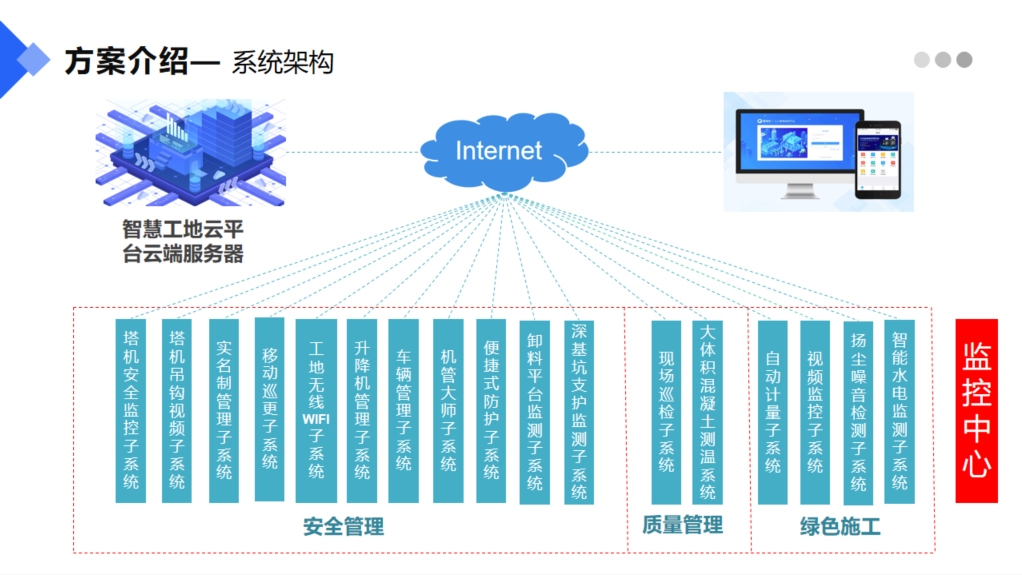

智慧工地系統平臺架構圖涵蓋了數據采集、網絡傳輸、數據處理、應用服務和用戶界面等多個層面，各層面之間相互協作、緊密配合，共同構建了一個智能化、信息化、數字化的工地管理體系，為提高工地管理效率、保障施工安全、提升工程質量、實現節能減排等目標提供了有力支持。
